Dans une installation de relevage, le clapet anti-retour est la pièce la plus petite, la moins chère et la plus oubliée. Il n'a ni moteur ni fil électrique, donc personne ne pense à lui tant que la pompe tourne. Pourtant il travaille à chaque cycle, et c'est souvent lui qui décide de la durée de vie de la pompe.
Un sous-sol peut d'ailleurs en compter deux, qui ne protègent pas contre la même chose. Le clapet du branchement, quand il existe, empêche le réseau public saturé de refouler dans le bâtiment : son rôle et ses limites sont détaillés dans l'article sur le refoulement d'égout. Celui dont il est question ici appartient à l'installation de relevage elle-même.
À quoi sert le clapet anti-retour d'une pompe de relevage ?
La pompe remonte les eaux usées de la cuve jusqu'au collecteur, souvent plusieurs mètres plus haut, par une conduite verticale. Quand elle s'arrête, cette colonne d'eau tend à redescendre par le chemin qu'elle vient de prendre. Le clapet se referme à cet instant et la retient, si bien que l'eau pompée reste pompée. Le cycle complet est décrit dans le fonctionnement d'une pompe de relevage des eaux usées.
Sans clapet étanche, une partie de l'eau retombe dans la cuve à chaque arrêt. Le niveau remonte alors sans le moindre apport, le flotteur relance la pompe, et la même eau fait plusieurs fois le voyage. Rien ne déborde et aucune alarme ne sonne, mais le moteur, le condensateur et le flotteur s'usent au rythme de ces cycles inutiles.
Clapet à boule ou clapet à battant : les deux familles
On rencontre deux familles de clapets sur les installations d'eaux usées. Elles font le même travail avec un mécanisme différent, et leurs pannes se ressemblent.
- Le clapet à boule : une boule se soulève sous la poussée de l'eau, puis retombe sur son siège quand la pompe s'arrête. Son passage reste dégagé, ce qui le rend courant sur les eaux chargées.
- Le clapet à battant : un volet articulé s'ouvre dans le sens du flux, puis se rabat sur son siège à l'arrêt. Certains modèles portent un levier ou un contrepoids qui aide la fermeture.
Dans les deux cas, l'étanchéité tient à un contact propre entre la pièce mobile et son siège. C'est précisément ce contact que les dépôts et l'usure finissent par compromettre.
Comment savoir si le clapet anti-retour fuit ?
Un clapet qui fuit ne cause aucun dégât visible, et c'est ce qui le rend traître. Il se trahit pourtant par quelques signes, à condition de savoir les lire.
| Ce que l'on constate | Ce que cela indique |
|---|---|
| La pompe redémarre peu après s'être arrêtée, alors que personne n'utilise d'eau | L'eau pompée retombe dans la cuve : le clapet ne retient plus la colonne |
| On entend l'eau redescendre dans la cuve juste après l'arrêt | La même fuite, souvent audible depuis le local technique |
| La pompe tourne plus souvent qu'avant, sans changement d'usage dans le bâtiment | Un clapet qui fuit, un flotteur déréglé ou une arrivée d'eau parasite : le diagnostic tranche |
| Un claquement sec retentit à chaque arrêt de la pompe | Le clapet se ferme brutalement : ce n'est pas une fuite, mais le point mérite d'être signalé à la visite |
Ces symptômes ne désignent pas le clapet à coup sûr, car un flotteur déréglé ou une infiltration dans la cuve produisent parfois les mêmes. En revanche, une pompe qui ne s'arrête plus du tout ou une alarme de niveau haut relèvent d'un dépannage, et plus d'une simple observation.
Pourquoi un clapet anti-retour cesse de fermer
Un clapet n'a pas de moteur, mais il vit dans le même effluent que la pompe et il en subit les mêmes agressions.
- Les fibres et les lingettes s'enroulent autour de la boule ou de l'axe du battant, et l'empêchent de retomber.
- Les graisses de cuisine figent sur le siège et y forment une croûte qui empêche le contact étanche.
- Le sable et les dépôts s'accumulent dans le corps du clapet, surtout quand la pompe tourne peu.
- L'usure marque la boule, le joint ou le siège après des années de cycles, si bien que la fermeture n'est plus franche.
- Un corps étranger, comme un morceau de plastique ou un objet tombé dans la cuve, peut bloquer le battant en position ouverte.

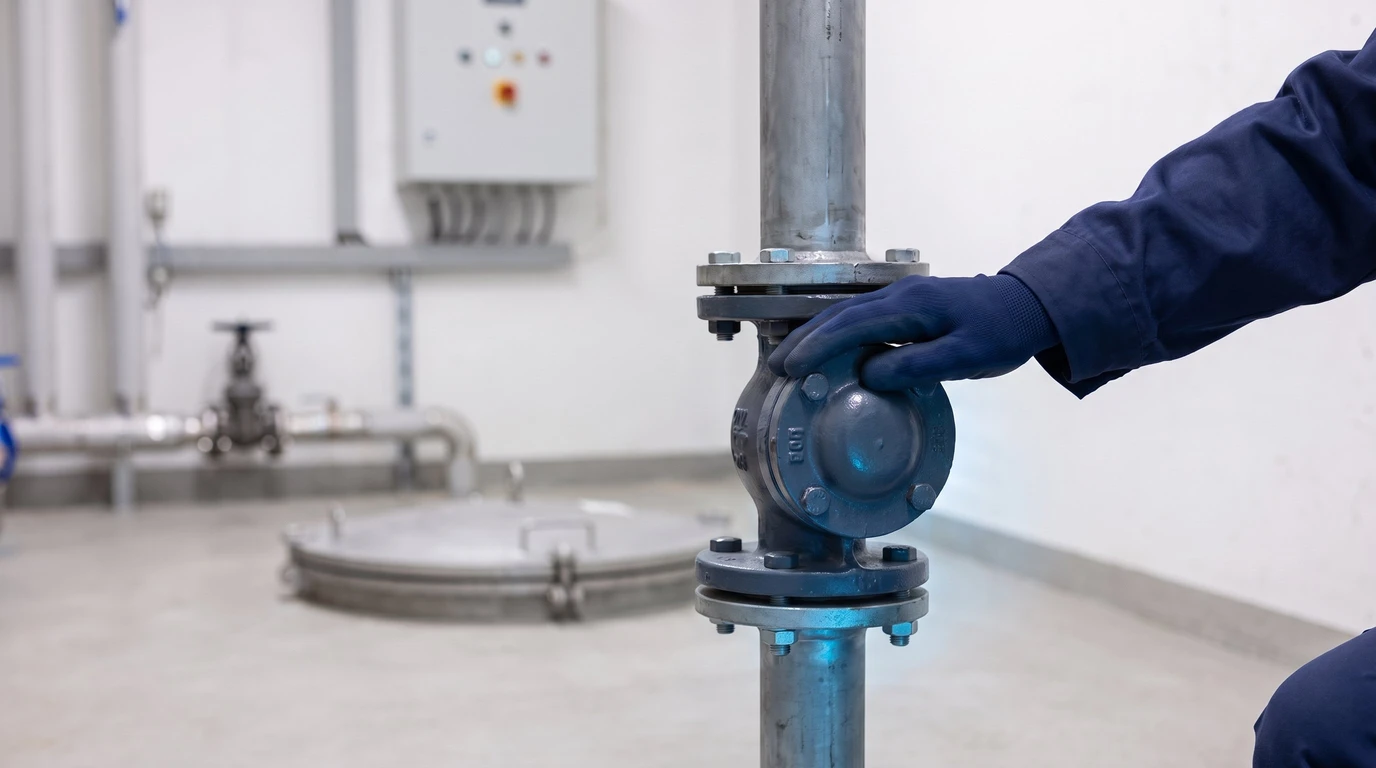

Comment se contrôle un clapet anti-retour, et quand le changer
Le contrôle fait partie de l'entretien annuel d'une pompe de relevage. Le technicien observe d'abord le niveau de la cuve après l'arrêt : sans apport d'eau, il ne doit pas remonter. Ensuite, si le clapet possède une trappe de visite, il l'ouvre, le nettoie et vérifie l'état de la pièce mobile, du joint et du siège.
Un clapet encrassé se nettoie, tandis qu'un clapet usé se remplace. Dans les deux cas, la pompe n'est pas en cause : on ne la change pas parce que son clapet fuit. Une pompe qui a tourné des mois en cycles courts mérite cependant un contrôle du moteur et de son isolement, car c'est elle qui a payé la fuite.
Si personne ne sait quand le clapet de votre immeuble a été ouvert pour la dernière fois, un audit gratuit sur place fait le point sur l'installation entière : pompe, flotteurs, clapet et alarme.
